• BTD21520x

    BTD21520是一款双通道隔离型门极驱动器，峰值拉电流(电流朝外)达4A，峰值灌电流(电流朝内)达6A，通过5000Vrms的加强绝缘将原副方进行隔离。

    驱动器副边的两个通道之间实现功能绝缘，支持高达1850 VDC的工作电压。该驱动器可配置为两个低边驱动器、两个高侧驱动器或一个死区时间(DT)可调的半桥驱动器。并配置有DIS禁用管脚，DIS脚输入高电平时将同时关断两个输出，该管脚悬空或接地时允许器件正常运行。

    Bronze_BTD21520x_Rev_0_3_CN

    应用领域

    供电系统
    电机控制系统
    DC/DC 隔离供电
    照明控制系统
    等离子显示器
    太阳能和工业变换器
    车载充电机
    电池管理系统
    充电站
    牵引逆变器
    混合动力汽车
    纯电动汽车

    产品特点

    隔离电压高达5000Vrms(SOW-14)@UL1577；3000Vrms(SOP-16)@UL1577
    双通道隔离驱动
    副边电源最高支持33V
    驱动峰值电流4/6A
    集成禁用功能
    集成死区时间设置功能
    典型传输延时45ns
    工作环境温度-40~125℃

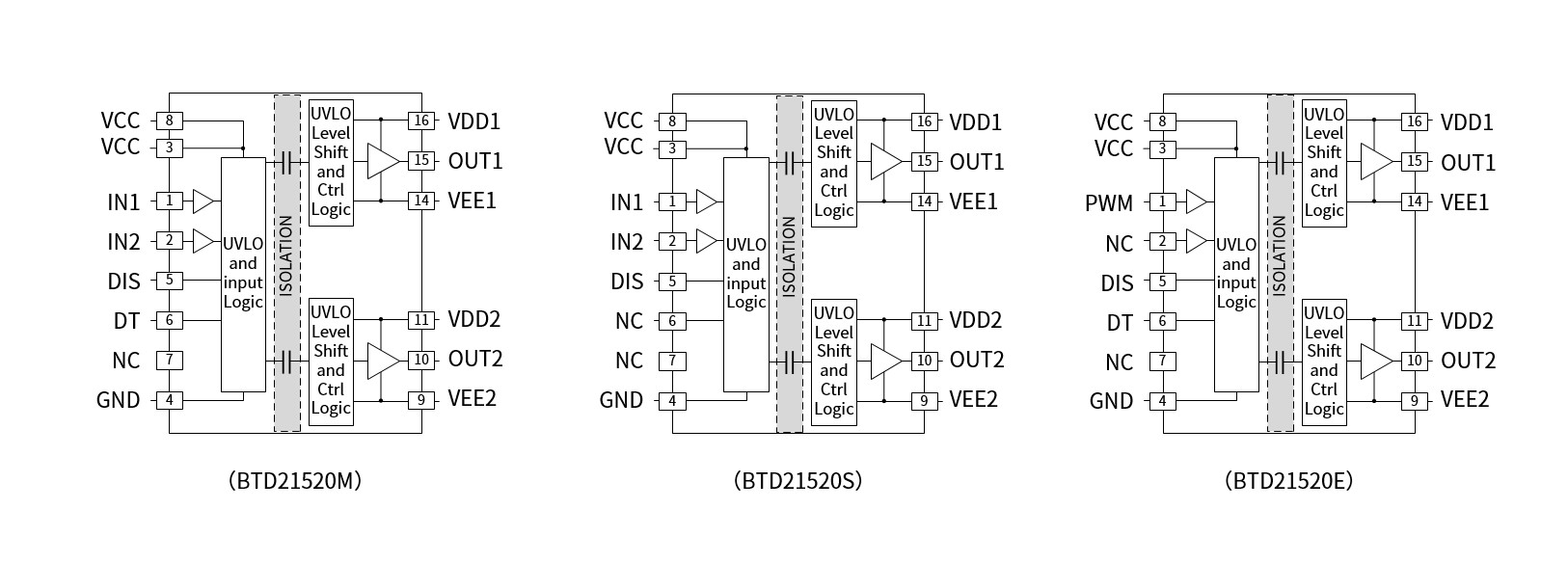

    原理框图

    快速了解整体系统功能。

    查看原理框图
