    2QP0320Vxx






	2QP0320Vxx是一款双通道中功率、紧凑型即插即用门极驱动器，基于ITB8888通博开发的第二代ASIC芯片组，用于高可靠性应用。




	2QP0320Vxx适用于1700V及以下电压的PrimePackTM封装IGBT模块搭建的半桥拓扑，即插即用的功能使驱动板可直接焊接在IGBT模块上使用，无需转接处理。





                           Bronze_2QP0320Vxx_描述与应用手册_Rev_1_4


                           Bronze_2QP0320Vxx_数据手册_Rev_1_4_1













    应用领域












    储能变流器



    风电变流器



    光伏逆变器











    轨道交通辅助电源



    大功率开关电源



















    产品特点












    双通道即插即用IGBT驱动器



    运行电压最高1700V



    单通道峰值电流±20A，驱动功率3W











    绝缘耐压6000V



    光纤信号输入/输出



    直接模式











    集成原/副边供电欠压保护



    集成IGBT短路保护



    集成有源钳位























                                		机械图




                                		快速了解整体系统功能。



                                查看机械图

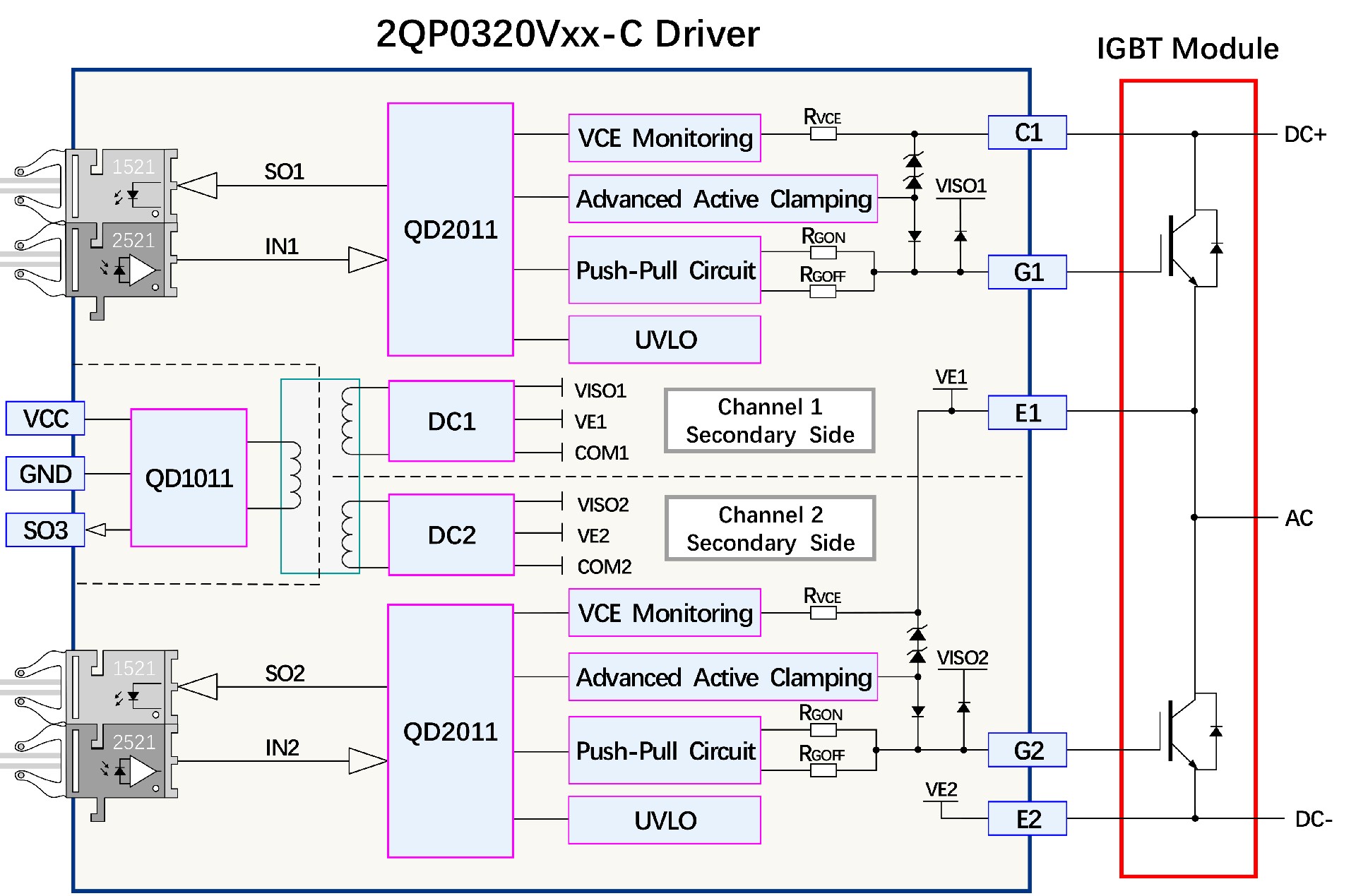

                                		原理框图




                                		快速了解整体系统功能。



                                查看原理框图










    关键参数













                            				功率器件最高电压




                            				1700V




                            				最大开关频率




                            				50kHz












                            				门极开通电压




                            				 15V




                            				门极关断电压




                            				-10V












                            				门极驱动功率




                            				 3W




                            				门极驱动电流




                            				 ±20A












                            				供电电源电压




                            				 15V




                            				供电电源最大电流




                            				640mA












                            				运行温度




                            				-40~+85℃




                            				原副边绝缘耐压




                            				6000Vac
